GLⅡ型散熱排管

1、簡介
       GLⅡ型散熱排管為鋼管螺旋繞制肋片的熱交換設備。
2、結構特點
       GLⅡ型散熱排管由金屬肋片管、側板、管箱等部件組成,而肋片管是把0.3mm×10mm的鋼帶用專用設備在φ18mm的無縫鋼管上纏繞而成,經熱浸鋅處理后,其熱工性能提高,能防腐蝕??捎糜诓膳⒖照{(diào)、冷卻、除濕、烘干等工程。特性見下表。
3、型號規格及示例說明
       (1)型號規格
       GLⅡ型散熱排管的型號規格由拼音字母和數字組合而成。
       GL表示盤管形式。
       一組數字表示管排數,二組數字表示表面管子的根數,三組數字表示管長(以英寸表示)。
       (2)示例說明
       GL-4-15-42即表示一臺4排管的GLⅡ型散熱排管,表面管根數為15根,表面管長42寸。
結構特性表:
肋片特性 管子特性 每米管長
散熱面積
mm2
結構計算參數 排列方式
型式 片厚
mm
片高
mm
片距
mm
外徑
mm
內徑
mm
內截面
mm2
肋化系數 肋通系數 凈面比
繞片 0.3 10 3.2 Φ18 Φ14 154 0.64 14.56 15.8 0.53 叉排

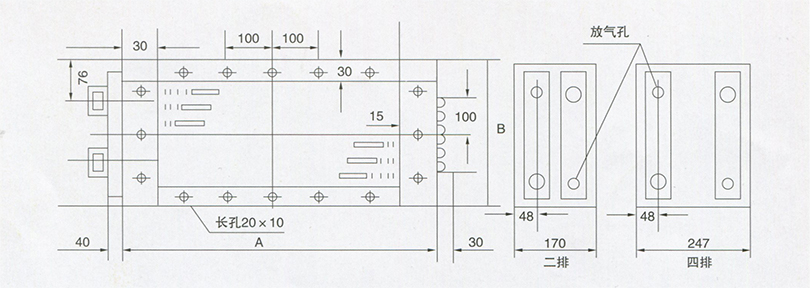

GLⅡ型散熱排管外形尺寸圖:
GLⅡ型散熱排管主要技術參數:
表面管數 B
mm
基本參數
m2
排數 表面
管長
24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
A
mm
700 850 1000 1150 1300 1450 1600 1750 1900 2050 2200 2350 2500 2650 2800 2950 3100
6 318 散熱面積 2 4.7 5.84 6.98 8.12
散熱面積 4 9.4 11.68 13.96 16.25
受風表面積 2.4 0.157 0.196 0.235 0.273
通風凈截面積 2.4 0.083 0.108 0.126 0.145
8 396 散熱面積 2 6.26 7.78 9.32 10.84 12.42 13.94 15.48
散熱面積 4 12.52 15.16 18.64 21.68 24.84 27.88 30.96
受風表面積 2.4 0.205 0.255 0.306 0.356 0.406 0.457 0.507
通風凈截面積 2.4 0.108 0.135 0.162 0.189 0.215 0.242 0.268
10 474 散熱面積 2 7.82 9.2 11.64 13.56 15.48 17.42 19.34 1.22 23.18 25.08 27
散熱面積 4 15.64 19.44 23.28 27.12 30.96 34.84 38.68 42.44 46.36 50.16 54
受風表面積 2.4 0.253 0.315 0.377 0.438 1.501 0.563 0.625 0.687 0.749 0.812 0.873
通風凈截面積 2.4 0.134 0.197 0.2 0.233 0.266 0.298 0.332 0.366 0.398 0.43 0.463
12 552 散熱面積 2 9.36 11.66 13.98 16.26 18.62 20.9 23.2 25.46 27.8 30.1 32.38 34.7 37 39.34 41.7 44 46.2
散熱面積 4 18.62 23.32 27.96 32.52 37.24 41.8 46.4 50.92 55.6 60.2 64.76 69.4 74 78.68 83.4 88 92.4
受風表面積 2.4 0.3 0.374 0.447 0.521 0.595 0.669 0.741 0.816 0.891 0.965 1.035 1.11 1.185 1.258 1.335 1.141 1.48
通風凈截面積 2.4 0.15 0.198 0.237 0.276 0.316 0.354 0.393 0.433 0.473 0.512 0.549 0.588 0.628 0.666 0.707 0.748 0.784
15 669 散熱面積 2 11.62 14.58 17.48 20.34 23.24 26.12 29 31.82 34.78 37.62 40.5 43.4 46.2 49.2 52.1 55 57.8
散熱面積 4 23.24 29.16 34.96 40.68 46.48 52.24 58 63.64 69.56 75.24 81 86.8 92.4 98.4 104.2 110 115.6
受風表面積 2.4 0.372 0.463 0.554 0.654 0.737 0.828 0.92 1.01 1.101 1.192 1.285 1.375 1.468 1.56 1.65 1.74 1.835
通風凈截面積 2.4 0.197 0.245 0.294 0.345 0.391 0.438 0.488 0.536 0.584 0.632 0.681 0.73 0.777 0.826 0.875 0.923 0.973
18 786 散熱面積 2 14.06 17.5 20.94 24.4 27.88 31.38 34.8 38.22 41.7 45.1 48.6 52.08 55.5 59 62.5 65.9 60.4
散熱面積 4 28.12 35 41.88 48.8 55.76 62.76 69.6 76.44 83.4 90.2 97.4 104.16 111 118 125 131.8 138.8
受風表面積 2.4 0.443 0.552 0.66 0.769 0.879 0.987 1.095 1.204 1.313 1.42 1.53 1.64 1.75 1.86 1.956 2.08 2.185
通風凈截面積 2.4 0.235 0.293 70.35 0.407 0.464 0.523 0.58 0.638 0.693 0.753 0.811 0.869 0.928 0.986 1.035 1.102 1.185
21 908 散熱面積 2 16.3 20.4 24.44 28.42 32.34 36.58 40.6 44.6 48.7 52.7 56.7 60.8 64.7 68.8 72.9 76.9 80.8
散熱面積 4 32.6 40.8 48.88 56.84 64.68 73.16 80.12 89.2 97.4 105.4 113.4 121.6 129.4 137.6 145.8 153.8 161.6
受風表面積 2.4 0.515 0.641 0.767 0.893 1.02 1.145 1.272 1.399 1.528 1.651 1.78 1.905 2.03 2.16 2.28 2.41 2.54
通風凈截面積 2.4 0.276 0.342 0.407 0.473 0.541 0.607 0.674 0.741 0.81 0.875 0.944 1.01 1.075 1.145 1.208 1.28 1.345
24 1070 散熱面積 2 18.62 23.26 27.9 32.54 37.9 41.8 46.4 50.92 55.6 60.2 64.8 69.4 73.9 78.7 83.4 89.8 92.4
散熱面積 4 37.24 46.52 55.8 65.08 75.9 83.6 92.8 101.84 111.2 120.4 129.6 138.8 147.8 157.4 168.8 179.6 184.8
受風表面積 2.4 0.587 0.73 0.873 1.016 1.161 1.307 1.451 1.591 1.739 1.881 2.025 2.17 2.315 2.455 2.605 2.745 2.89
通風凈截面積 2.4 0.313 0.388 0.463 0.538 0.615 0.693 0.769 0.843 0.921 0.998 1.075 1.15 1.225 1.3 1.38 1.455 1.53
